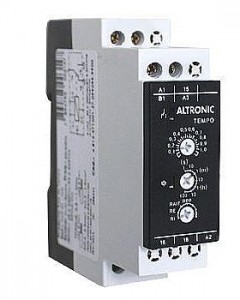

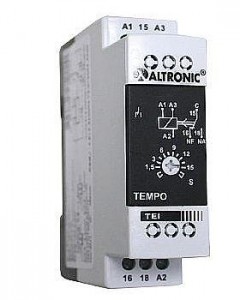

Temporizadores p/ Montagem em Trilho

Modos de Operação:

Retardo na Energização: Ao energizar o aparelho inicia-se a contagem do tempo pré-selecionado na escala. Decorrido este tempo, o relé arma e fecha os contatos COMUM e NA,
permanecendo  neste  estado  até  que  seja  desenergizado.

Retardo na Desenergização: Ao energizar o aparelho, o relé arma, fechando os contatos COMUM e NA. Ao ser desenergizado,  inicia-se a contagem do tempo pré-selecionado na escala. Decorrido esse tempo, o relé desarma.

Pulso  na  energização:  Ao energizar  o  aparelho,  o  relé  arma,  e  fecha  os  contatos  COMUM e  NA. Inicia-se  então,   a  contagem  do  tempo  pré-selecionado  na  escala.  Decorrido este  tempo, o relé desarma, abrindo os contatos COMUM e NA.

Impulso:  Ao  energizar  o  aparelho  e  ao  fechar  o  comando  externo  B1  e  B2  o  relé  arma,  e  fecha  os  contatos  COMUM  e  NA. Após  a  abertura  do  comando  externo,  iniciase  a  temporização.  T ranscorrido  esse  tempo,  o  relé  desarma.

Partida de Motor  Estrela/Triângulo: Ao energizar o aparelho, o relé da função estrela arma e fecha os contatos COMUM e NA. Inicia-se então a temporização ajustada na escala. Decorrido este tempo,  o  relé  desarma.  Após  um  retardo  de  50ms,  o  relé  da  função  triângulo  arma,  e  fecha  os  contatos  COMUM  e  NA permanecendo  neste  estado  até  que  seja  desenergizado.

Reversão de Motor: Ao energizar o aparelho, comutam-se os contatos COMUM e NA da função R1 (Rotação Direta), por um tempo T1 (Ajustado no frontal do aparelho). Decorrido esse tempo, inicia-se o tempo de pausa T2 (Ajustado no frontal do aparelho). Transcorrido o tempo de pausa T2, comutam-se os contatos COMUM e NA da função R2 (Rotação Reversa) pelo mesmo tempo T1. Ao término desse tempo, inicia-se novamente o tempo de pausa T2, repetindo-se o ciclo até que o aparelho seja desenergizado.

Cíclico:  Ao  energizar  o  Aparelho,  inicia-se  a  temporização  pré-selecionada  na  1ª  escala.  Decorrido este  tempo,  o  relé  arma  e  fecha  os  contatos  COMUM  e  NA. Inicia-se  a  temporização
pré-selecionada  na  2ª  escala.  Decorrido este  tempo  o  relé  desarma,  inicia-se  então  um  novo  ciclo  até  que  o  relé  seja  desenergizado.  As  escalas  de  tempo  podem  ser  iguais  ou  combinadas  (ex.:
minuto/minuto; segunda/minuto;  hora/minuto  e  etc…).

Biestável: Ao energizar o aparelho, o relé de saída permanecerá em estado de repouso. A cada pulso no comando externo B1 e B2 (contato seco), os contatos do relé de saída mudam de estado.

Multifunção: O temporizador Multifunção possui grande versatilidade em sua aplicação, permitindo a escolha da alimentação (24 – 240Vcc/Vca), a escala do tempo e as seguintes funções: Retardo na nergização, Impulso, Pulso na Energização e Cíclico.
